Modul za avtomatsko krmiljenje pristranskosti Rof Bias Point Controller litijevega niobatnega MZ modulatorja
Funkcija
Na voljo je več načinov delovanja s prednapetostjo (Quad+↔Štiri-, min↔Maks)
Serijska komunikacija, programirana avtomatska fina nastavitev in zaklepanje točk odklona
Notranji komponentni projektorji podpirajo različne valovne dolžine
Paket modulov, adapter za napajanje

Uporaba
Komunikacija z optičnimi vlakni
Mikrovalovni foton
Uporaba pulzne svetlobe
Zmogljivost

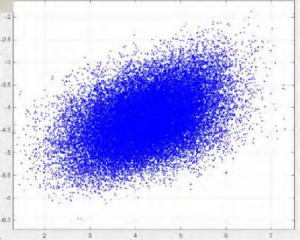

Slika 1. Ozvezdje (brez krmilnika)

Slika 2. Konstelacija QPSK (s krmilnikom)

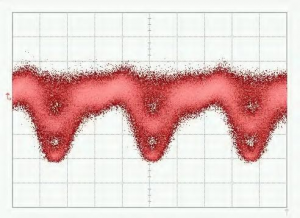

Slika 3. Vzorec QPSK-Eye

Slika 5. Vzorec ozvezdja 16-QAM

Slika 4. Spekter QPSK

Slika 6. Spekter 16-QAM
Specifikacije
Aargument | Min. | Tipično | Maks. | Enota |
Optični parameter | ||||
Vhodna optična moč 1* | 0 | 13 | dBm | |
Delovna valovna dolžina 2* | 780 | 1650 | nm | |
Vmesnik optičnih vlaken | FC/APC | |||
Električni parameter | ||||
Napetost prednapetosti | -10 | 10 | V | |
Razmerje izumrtja stikala 3* | 20 | 25 | 50 | dB |
Območje, zaklenjeno v načinu | Pozitivno ali negativno | |||
Način zaklepanja | Štirikratni+ (štirikratni-) aliMin.(Maks.) | |||
Globina modulacije (QUAD) | 1 | 2 | % | |
Globina modulacije (Null) | 0,1 | % | ||
Pilotna frekvenca (QUAD) | 1K | Hz | ||
Pilotna frekvenca (NULL) | 2K | Hz | ||
Konvencionalni parameter | ||||
Dimenzije (dolžina× širina× debelina) | 120×70×34 mm | |||
Delovna temperatura | 0 - 70℃ |
Opomba:
1* se nanaša na območje vhodne moči modula, ko je izhod modulatorja največji. Za krmiljenje spodnje točke modulatorja z visokim razmerjem ekstinkcije je treba vhodno moč ustrezno povečati; pri posebnih zahtevah glede vhodne moči lahko prilagodite notranji sklopnik in indikatorje ojačanja detektorja; pri naročilu se posvetujte s prodajo.
2* Pri naročilu navedite delovno valovno dolžino, ki jo je treba optimizirati glede na delovno valovno dolžino.
3* preklopno ekstinkcijsko razmerje je odvisno tudi od stopnje preklopnega ekstinkcijskega razmerja samega modulatorja.
Velikost risbe (mm)
Informacije o naročilu
*Če imate kakršne koli posebne zahteve, se obrnite na naše prodajno osebje
ROF | ABC | Tip modulatorja | XX | XX | XX |
Modul za avtomatsko krmiljenje točke odklona | MZ---M-Žmodulator | Delovna valovna dolžina: 15---1550nm 13---1310nm 10---1064nm 08---850nm 07---780nm | Vrsta vlaken: S - enomodno optično vlakno P - vlakno, ki vzdržuje polarizacijo | Vmesnik optičnih vlaken: FA—FC/APC FP---FC/UPC |
Uporabniški vmesnik
Skupina | Operacija | Razlaga |
Ponastavi | Vstavite mostiček in ga po 1 sekundi izvlecite | Ponastavite krmilnik |
Moč | Vir napajanja za krmilnik pristranskosti | V- povezuje negativno elektrodo napajalnika |
V+ povezuje pozitivno elektrodo napajalnika | ||
Srednji priključek se poveže z ozemljitveno elektrodo | ||
Polarno1 | PLRI: Vstavite ali izvlecite mostiček | brez mostička: ničelni način; z mostičkom: način vršnih vrednosti |
PLRQ: Vstavite ali izvlecite mostiček | brez mostička: ničelni način; z mostičkom: način vršnih vrednosti | |
PLRP: Vstavite ali izvlecite mostiček | brez mostička: način Q+; z mostičkom: način Q- | |
LED-luč | Nenehno vklopljeno | Delo v stabilnem stanju |
Vklop-izklop ali izklop-vklop vsakih 0,2 s | Obdelava podatkov in iskanje kontrolne točke | |
Vklop/izklop ali izklop/vklop vsako sekundo | Vhodna optična moč je prešibka | |
Vklop/izklop ali izklop/vklop vsake 3 sekunde | Vhodna optična moč je premočna | |
Poklicna diskriminacija2 | Povežite se s fotodiodo | PD vrata povezujejo katodo fotodiode |
Priključek GND povezuje anodo fotodiode | ||
Napetosti pristranskosti | In, Ip: Napetost prednapetosti za roko I | Ip: Pozitivna stran; In: Negativna stran ali ozemljitev |
Qn, Qp: Napetost prednapetosti za krak Q | Qp: Pozitivna stran; Qn: Negativna stran ali ozemljitev | |
Pn, Pp: Prednapetost za roko P | Pp: Pozitivna stran; Pn: Negativna stran ali ozemljitev | |
UART | Upravljanje krmilnika prek UART-a | 3.3: Referenčna napetost 3,3 V |
GND: Ozemljitev | ||
RX: Sprejem krmilnika | ||
TX: Prenos krmilnika |
1 Polar je odvisen od sistemskega RF signala. Ko v sistemu ni RF signala, mora biti polar pozitiven. Ko ima amplitudo RF signala večjo od določene ravni, se polar spremeni iz pozitivnega v negativno. V tem primeru se ničelna točka in točka vrha preklopita. Točki Q+ in Q- se prav tako preklopita. Stikalo za polar omogoča uporabniku spreminjanje polarnosti.
neposredno brez spreminjanja operacijskih točk.
2Izbirati je treba le med uporabo krmilne fotodiode in uporabo modulatorske fotodiode. Uporaba krmilne fotodiode za laboratorijske poskuse je priporočljiva iz dveh razlogov. Prvič, krmilna fotodioda ima zagotovljene lastnosti. Drugič, lažje je prilagajati jakost vhodne svetlobe. Če uporabljate notranjo fotodiodo modulatorja, se prepričajte, da je izhodni tok fotodiode strogo sorazmeren z vhodno močjo.
