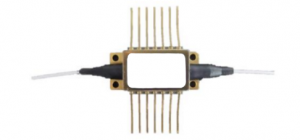

Rof Electro-Optic Amplifiers optično ojačanje polprevodniški metulj optični ojačevalnik metulj SOA
Funkcija
Visok dobiček
Nizka poraba energije
Nizka izguba, odvisna od polarizacije
Visoko razmerje izumrtja
Podpira nadzor temperature in TEC termoelektrični nadzor
Aplikacija
Proizvodnja in testiranje zmogljivosti naprav z optičnimi vlakni
Majhno ojačanje moči signala
Laboratorijsko raziskovalno področje
Komunikacijski sistem z optičnimi vlakni
Parametri
| Parameter | Delovno stanje | Enota | Min | Tip | Maks |
| Razpon delovnih valovnih dolžin |
| nm | 1490 |
| 1590 |
| pasovna širina | @-3dB | nm | 55 |
| 60 |
| Nasičena optična moč | Če = 250 mA | dBm | 12 |
| 15 |
| Dobiček majhnega signala | Če = 250 mA Pin=-25dBm | dB | 25 |
| 30 |
| Dobiček nasičenega izhoda | Če = 250 mA | dB | 12 |
|
|
| Delovni tok |
| mA |
| 250 | 400 |
| Napredna napetost |
| V |
|
| 1.8 |
| Razmerje izumrtja | Če = 250 mA/Če = -0,4 mA Pin=0dBm | dB |
| 50 |
|
| TEC tok |
| A |
|
| 1.8 |
| TEC napetost |
| V |
|
| 3.4 |
| Ojačanje, odvisno od polarizacije |
| dB |
| 1.5 | 2 |
| Odpornost termistorja | T=25 ℃ | KΩ | 9.5 | 10 | 10.5 |
| Tok termistorja |
| mA |
|
| 5 |
| Delovna temperatura |
| ℃ | -10 |
| 70 |
| Temperatura skladiščenja |
| ℃ |
|
| 85 |
Karakteristična krivulja
Strukturna dimenzija
Rofea Optoelectronics ponuja linijo izdelkov komercialnih elektrooptičnih modulatorjev, faznih modulatorjev, modulatorjev intenzivnosti, fotodetektorjev, laserskih svetlobnih virov, DFB laserjev, optičnih ojačevalnikov, EDFA, SLD laserja, QPSK modulacije, pulznega laserja, detektorja svetlobe, uravnoteženega fotodetektorja, laserskega gonilnika , Ojačevalnik z optičnimi vlakni, Optični merilnik moči, Širokopasovni laser, Nastavljiv laser, Optični detektor, Gonilnik laserske diode, Ojačevalnik z vlakni. Nudimo tudi številne posebne modulatorje za prilagajanje, kot so fazni modulatorji niza 1*4, modulatorji z ultra nizkim Vpi in modulatorji z ultra visokim razmerjem ekstinkcije, ki se uporabljajo predvsem na univerzah in inštitutih.
Upamo, da bodo naši izdelki v pomoč vam in vašim raziskavam.
