Rof Elektro-optični modulator 1550nm AM Series Intensity Modulator 10G mach-zehnder modulator

Kratek opis:

Intenzivni modulator LiNbO3 （mach zehnderjev modulator） se pogosto uporablja v hitrih optičnih komunikacijskih sistemih, laserskem zaznavanju in ROF sistemih zaradi dobre elektrooptične zmogljivosti. Serija R-AM, ki temelji na strukturi MZ push-pull in zasnovi X-cut, ima stabilne fizikalne in kemične lastnosti, ki se lahko uporabljajo tako v laboratorijskih poskusih kot v industrijskih sistemih.

Pošljite nam e-pošto PRENOS

Podrobnosti o izdelku

Rofea Optoelectronics ponuja optične in fotonske izdelke za elektrooptične modulatorje

Oznake izdelkov

Funkcija

* Nizke vstavljene izgube
* Visoka pasovna širina
* Nizka polvalovna napetost
* Možnost prilagajanja

Elektrooptični modulator Elektrooptični modulator LiNbO3 intenzitetni modulator MZM modulator Mach-Zehnderjev modulator LiNbO3 modulator Litijev niobatni modulator

Serija Rof-AM	Rof-AM-07	Rof-AM-08	Rof-AM-10	Rof-AM-13	Rof-AM-15
Delovanjevalovna dolžina	780nm	850nm	1064 nm	1310nm	1550nm
Pasovna širina	10 GHz	10 GHz	10/20 GHz	2,5 GHz	50GHz	10 GHz	20GHz	40GHz
Vstavljena izguba	<5dB	<5dB	＜5 dB	＜5 dB	＜4dB
Ekstinkcijsko razmerje @DC	＞20 dB	＞20 dB	＞20 dB	＞20 dB	＞20 dB
V_Π@RF (1KHz)	<3V	<3V	<4V	<3,5 V	＜6V	<5 V
V_Π@Pristranskost	＜3.5V	＜3.5V	<5 V	<5 V	<8 V	<7 V

Informacije o naročanju

Rof

XXG

Vrsta:AM---IntenzivnostModulator

Valovna dolžina:07---780nm
08---850nm

10---1060nm

13---1310nm

15---1550nm

Pasovna širina:10GHz

20GHz

40GHz

50GHz

Monitor PD:PD --- s PD
00 --- Brez PD

Vrsta vlaken In-Out:PP---popoldne/popoldan

Optični priključek:FA---FC/APC

FP---FC/PC

SP---Cprilagajanje

R-AM-15-10G

Valovna dolžina 1550nm 10GHz Intenzivni modulator

Parameter				Simbol		Min	Tip	maks	Enota
Optični parametri
Delovanjevalovna dolžina				l		1530	1550	1565	nm
Vstavljena izguba				IL			4	5	dB
Optična povratna izguba				ORL				-45	dB
Preklopite razmerje ugasnitve @DC				ER@DC		20	23	45	dB
Dinamično razmerje izumrtja				DER			13		dB
Optična vlakna	Vnospristanišče					Panda PM Fujikura SM
	izhodpristanišče					Panda PM Fujikura SM
Vmesnik z optičnimi vlakni						FC/PC、FC/APC ali uporabnik, ki ga določi
Električni parametri
Delovanjepasovna širina（-3dB)					S₂₁	10	12		GHz
Polvalovna napetost Vpi		RF			@50KHz		4.5	5	V
		Bias			@Pristranskost		6	7	V
Električnialpovratna izguba					S₁₁		-12	-10	dB
Vhodna impedanca			RF		Z_RF	50			W
			Pristranskost		Z_PRISTRANOST	1M			W
Električni vmesnik						SMA(f)

Mejni pogoji

Parameter	Simbol	Enota	Min	Tip	maks
Vhodna optična moč	P_{notri, Maks}	dBm			20
Ivhodna RF moč		dBm			28
prednapetost	Vbias	V	-15		15
Delovanjetemperaturo	Vrh	℃	-10		60
Temperatura skladiščenja	Tst	℃	-40		85
Vlažnost	RH	%	5		90

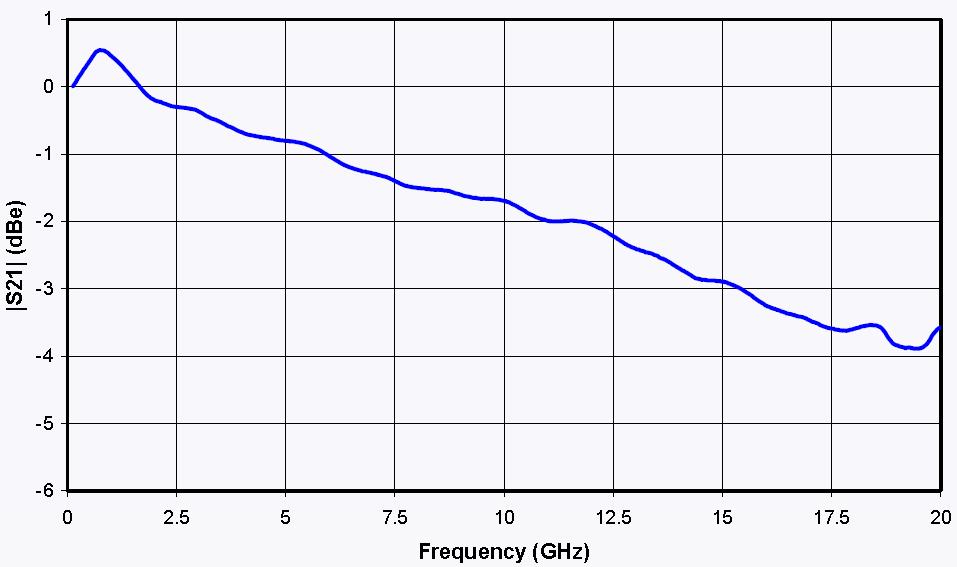

S21 Krivulja

&S11 krivulja

S21&s11 krivulje

Mehanski diagram

PORT	Simbol	Opomba
noter	Optični vhod	PM vlakna (125μm/250μm)
ven	Optični izhod	Možnost PM in SMF
RF	RF vhodna vrata	SMA(f)
Pristranskost	Vrata za nadzor pristranskosti	1,2 prednapetost, 34-N/C

Prejšnja: Rof Elektro-optični modulator Valovna dolžina 1064nm Intenzitetni modulator 2.5G

Naprej: Rof Elektro-optični modulator Valovna dolžina 1064nm Intenzitetni modulator 10GHz
